今天介绍一下可用于蓝牙、wifi等各种2.4G应用场景的2.4G SMD贴片天线：CA-C03的使用步骤。

1、画原理图：

CA-C03的天线部分原理图如下图所示，请在你的电路板上预留π型或T型的匹配网络用于天线匹配调试。这里需要特别指出本匹配网络和芯片规格书要求的芯片外围匹配器件不可混同，需要分别添加。

2、天线布局：

在电路板的边缘找一块区域放置CA-C03贴片天线，这个位置最好在电路板的角上，如果角上没有空间，电路板的边缘也可以，但不要把天线放置在电路板的中部。

3、改电路板：

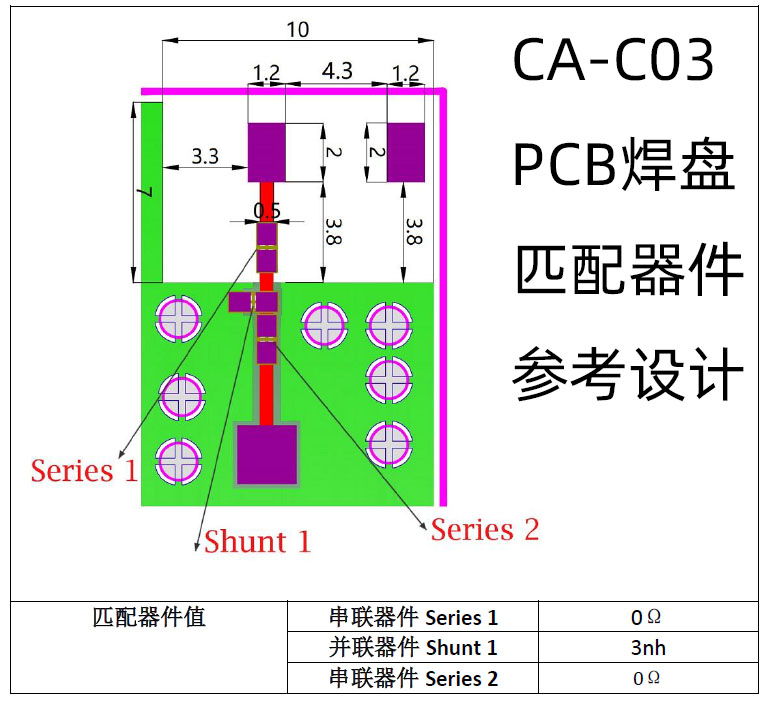

天线周边区域需要做净空处理，也就是不可以有走线、铺地、器件。这个区域里的所有层都要净空，参考设计尺寸图如下图所示：

4、制板和焊接：

电路板制作好后需要焊接CA-C03天线和匹配器件，天线的焊接方向如下图所示，初始匹配器件值可以参考上面第三步图示中的匹配器件参考值。

5、阻抗匹配：

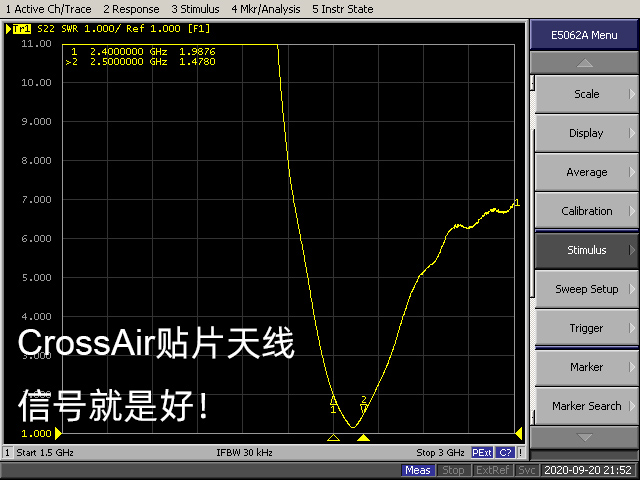

根据产品实际情况，使用网络分析仪调试之前预留的阻抗匹配器件网络值，实现天线的50欧姆阻抗匹配。如果自己没有设备和技术能力做这一步，可以联系我们公司协助进行匹配，具体请添加 微信 18028016875 了解。

6、测试：

将第5步阻抗匹配确定的天线匹配器件值焊接到电路板上，进行相关实际通信效果的测。

完成以上6步，CA-C03贴片天线的设计调试工作就完成了，是不是很简单呢？
