在我们的天线设计和调试过程中，经常用到驻波比和回波损耗这两个关键指标，这两个指标都是可以用来评价天线无源性能的关键指标。今天就来讲一讲什么是回波损耗，什么是驻波比。这两者之间又有什么联系。

回波损耗：

回波损耗RL（Return Loss）指的是射频输入信号反射回来的功率与输入信号功率的比值。是以db为单位，是一个负数。在理想情况下，天线与射频电路的阻抗完全匹配，完全没有反射功率，这时的回波损耗为无限小。但是在工程上阻抗不可能完全匹配，因此反射功率是一定存在的。最差的情况是输入功率完全被反射，此时回波损耗为0。因此对回波损耗这个技术参数，数值越低表示天线性能越好。

对内置天线来说，由于天线工作环境相对比较差，通常要求回波损耗达到-7.5以下，而达到-10以下为佳。对外置天线来说，由于天线工作环境比较好，回波损耗应该达到-14以下。

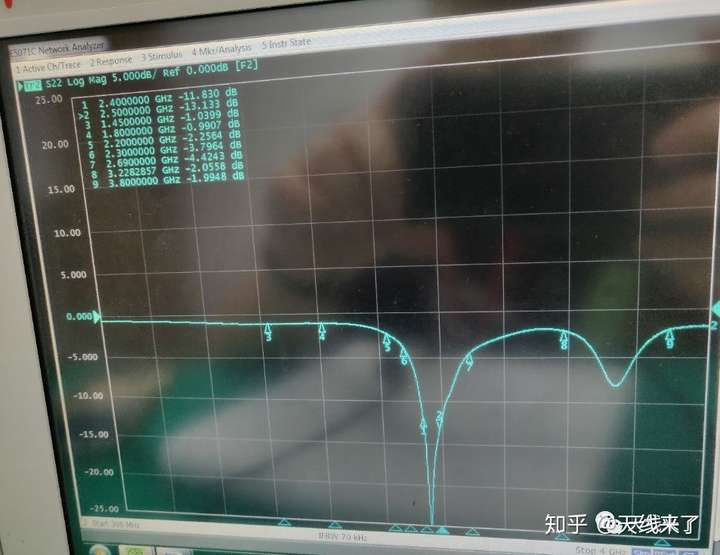

下图是使用网络分析仪测试2.4G天线的回波损耗。在2.4G和2.5G，回波损耗分别是-11.8db和-13.1db。

驻波比：

驻波比 VSWR (Voltage Standing Wave Ratio)是电压驻波比的简称，指的是反射波波幅与入射波波幅的比值。当理想情况下阻抗完全匹配时，驻波比的值是1。在实际工程上，必然存在反射，此时的驻波比是大于1的，反射越大时驻波比也越大。因此对驻波比这个技术参数，数值越低越接近1越好。

对内置天线来说，由于天线工作环境相对比较差，通常要求驻波比达到2.5以下，而达到2以下为佳。对外置天线来说，由于天线工作环境比较好，驻波比应该达到1.5以下。

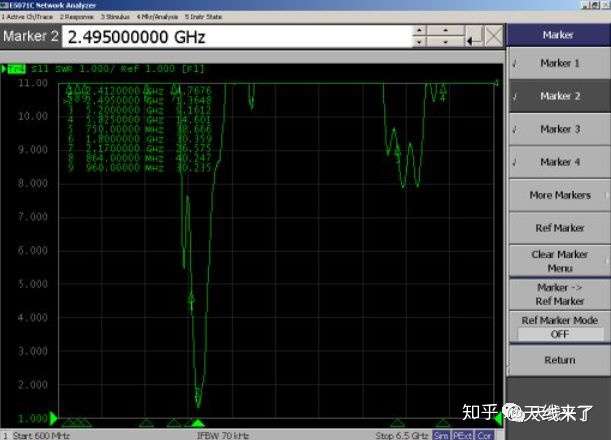

下图是使用网络分析仪是用网络分析仪测试的2.49GH在天线。在2.495GHz的驻波比是1.36。

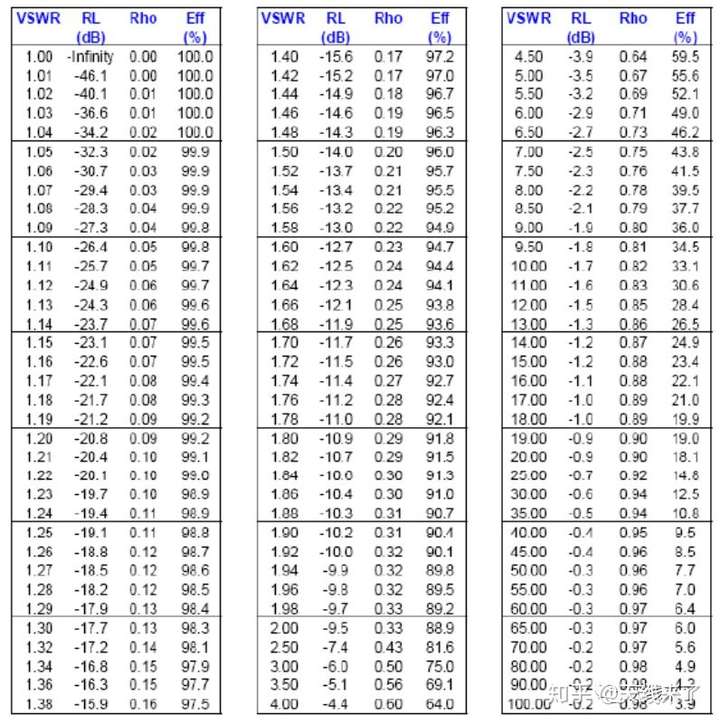

从上面的描述可以看出，回波损耗和驻波比都是用于描述反射的射频信号在输入射频信号中占比的效果，都是对天线阻抗好坏的反映。事实上回波损耗和驻波比是可以通过公式直接换算的。但是由于公式比较复杂，我们一般不会直接去计算，下面给出了回拨损耗RL（dB）和驻波比VSWR的参数对照表。

回波损耗和驻波比都是天线的重要指标参数。本文不介绍公式，用定性的表述向各位读者介绍了这两个参数的意义和数值标准。方便大家看到这两个参数的时候，能明白是什么含义以及通过参数知道这个天线设计得好不好。
