你是否想要使用一款自动化SMT贴片焊接、小尺寸不占体积、免费技术支持性能好、一致性有保障的lora频段贴片天线？请看下面的贴片天线方案。

    国内目前常用的lora频段主要在433-510Mhz，其中的典型应用就是433Mhz以及490Mhz。今天我们以433Mhz以及490Mhz为例，展示一下CrossAir贴片天线系列中的CA-S01这款天线是如何支持lora的400多M频段的。

   首先介绍一下这款天线，是我司具有自主专利的一款天线，型号是CA-S01，装配方式是SMT贴片焊接，其尺寸是15*3*1mm，无论是长宽还是厚度都非常小巧，非常适合小尺寸电子产品使用。在我们的测试板上这个天线的峰值增益高达7.2dbi，带内平均增益高达5.6dbi。（与我们取得联系：陈先生  18028016875 微信同号 详细咨询本天线和索取免费天线样品，还可以申请获取免费技术支持）

少量购买CA-S01天线请点击本链接到淘宝购买

下载CA-S01天线规格书请点击本链接

下载CA-S01天线应用手册请点击本链接，详细电路板布局走线应用指导

了解CrossAir CA-S01 SMD贴片天线使用步骤点击本链接

   下面开始介绍本天线对lora频段的调试效果，测试板仍然是我们之前的测试板。

    在天线的匹配电路选择上，针对测试板实际情况完成调试后，将测试板连接到美国安捷伦公司的网络分析仪进行天线测试，结果如下图，天线谐振频率在490MHz处，驻波比为1.27，回波损耗为-18.3，在天线阻抗、谐振、驻波比、回损上，性能完全符合490Mhz lora频段的应用需求。

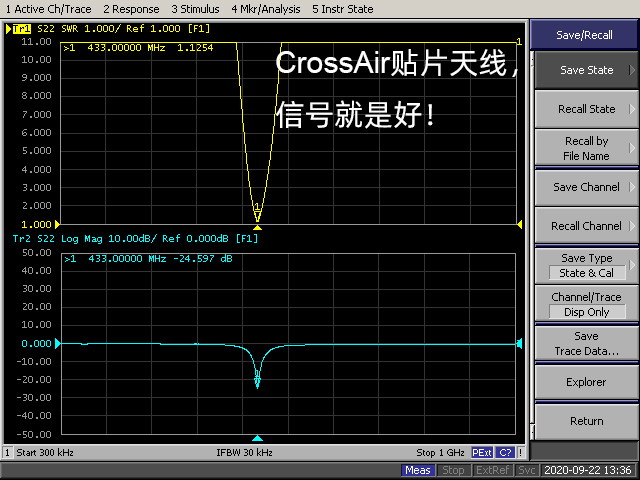

      还是在天线的匹配电路选择上，针对测试板实际情况重新调试后，将测试板连接到美国安捷伦公司的网络分析仪进行天线测试，结果如下图，天线谐振频率在433MHz处，驻波比为1.12，回波损耗为-24.6，在天线阻抗、谐振、驻波比、回损上，性能完全符合433Mhz lora频段的应用需求。

    其他400多M的lora频段应用，跟以上方式类似，我们同样只需要针对性的进行调试即可完成天线端的支持。

    至于868M和915M的lora频段，其实在之前的NB应用方案中已经用CA-S01天线做过展示了，以下是当时的天线性能测试数据：

    通过以上测试数据，我们可以看到同样是非常棒的天线性能。

    具体的天线调试，需要根据实际产品进行调试。经过阻抗匹配调试，达到指标标准后，可以有效提高天线的通信距离和信号强度，让您的产品无线信号质量比对手更强！这一部分的技术支持工作，我们公司可以为客户完成，只需要事先改好电路板并预留好天线焊盘和匹配器件的位置，后面的工作交给我们就可以了！

需要详细了解这款天线请点击本链接。
