U段（UHF频段）的频率600-800MHz之间的部分经常用于音频无线传输，例如音箱、话筒等。我们公司的SMD贴片天线有一款型号可以很好的支持这一段音频无线产品的内置化SMT贴片天线应用，这个天线的型号是：CA-S01。

   少量购买本天线请点击本链接直接到淘宝下单

   所使用的的评估板如下图，其中上半部分是天线的净空区，在净空区里除了天线焊盘和射频走线外PCB所有层都没有任何其他的铺地和走线。下半部分是铺地区域，在铺地区域里评估板上只是进行了铺地处理，在实际应用中可以摆放电子元器件、走线。在实际使用中，CA-S01这款天线和板上其他器件一起smt到电路板上，生产非常方便。

    我们推荐天线预留一个T型的匹配网络，这些匹配器件由三个电容、电感、电阻组成，其原理图如下图所示(注意本原理图中都用电容表示，但实际上可能是电容、电感或电阻)。我们通过修改这三个器件的值，可以让天线工作在我们想要的频率上。

    为了验证CA-S01天线在U段的应用效果，我们下面分别以650MHz和750Mhz为中心频率，使用CA-S01的天线评估板进行实验，测试该天线在这两个频段的实际应用效果。

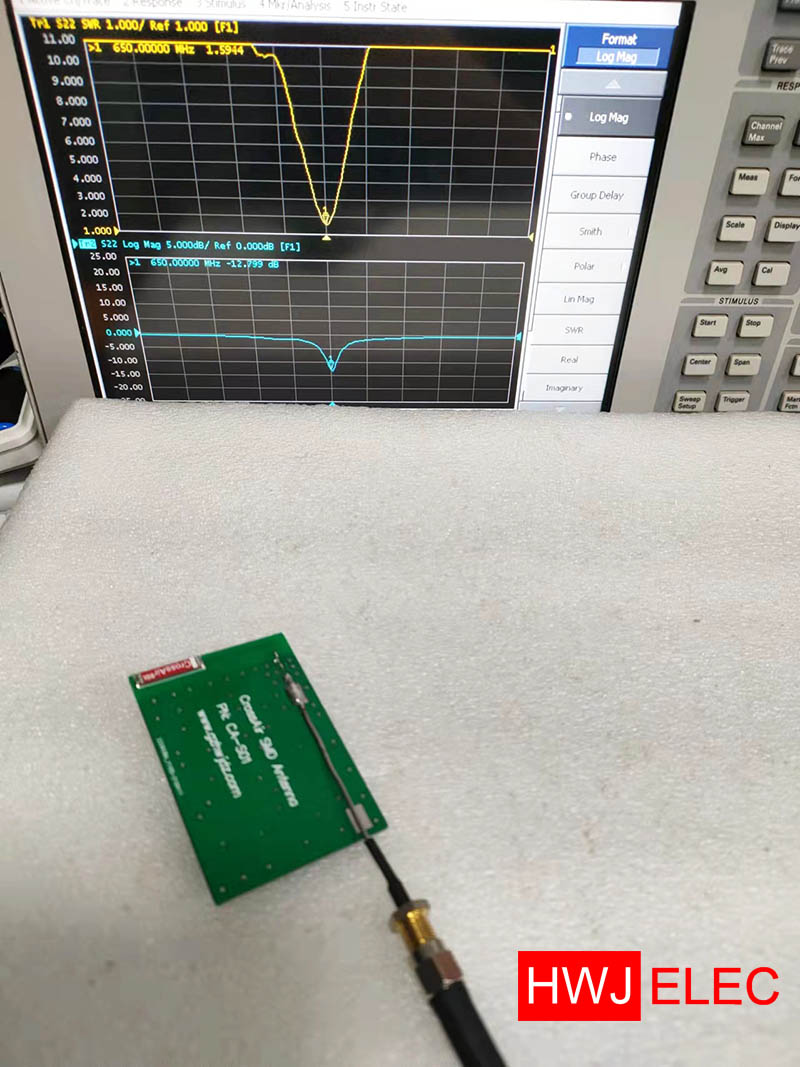

    下图是经过阻抗匹配后该评估板在网络分析仪上的实际天线性能测试结果。目前该天线评估板已经工作在650Mhz，其中心频率的驻波比是1.59，回波损耗是-12.79 ，此时天线的性能已经符合了U段650Mhz的应用。

    我们修改评估板上的T型匹配网络之后，目前该评估板已经工作在了750Mhz频段上，此时的天线中心频率驻波比是1.71，回波损耗是-11.55，此时天线的性能已经符合了U段750Mhz的应用。

     通过上述针对评估板的实验，我们知道CA-S01这款天线作为U段音频无线传输天线的效果是非常不错的，完全可以用于无线麦克风、无线喇叭、无线话筒、无线音频收发装置使用。特别是需要小型号、内置化的产品使用。

    上述的匹配器件的调试需要针对不同的实际产品进行实际实验室调整，具体的调试如果您不了解如何进行，可以联系我们公司协助调试和指导使用。
